1.Tổng quan
Bộ xử lý không khí (AHU) là thiết bị quan trọng trong hệ thống điều hòa không khí trung tâm được sử dụng để xử lý không khí toàn diện, bao gồm lọc, làm mát, sưởi ấm, tạo ẩm, hút ẩm và cung cấp không khí.
Khi AHU sử dụng **Chilled Water System (Hệ thống nước lạnh)** thì chúng tôi gọi là "bộ xử lý không khí hệ thống nước". Hệ thống này được sử dụng rộng rãi trong các nhà máy công nghiệp, bệnh viện, trung tâm mua sắm, tòa nhà văn phòng và trung tâm dữ liệu cũng như những nơi khác yêu cầu nhiệt độ và độ ẩm ổn định hoặc điều hòa không khí thoải mái.

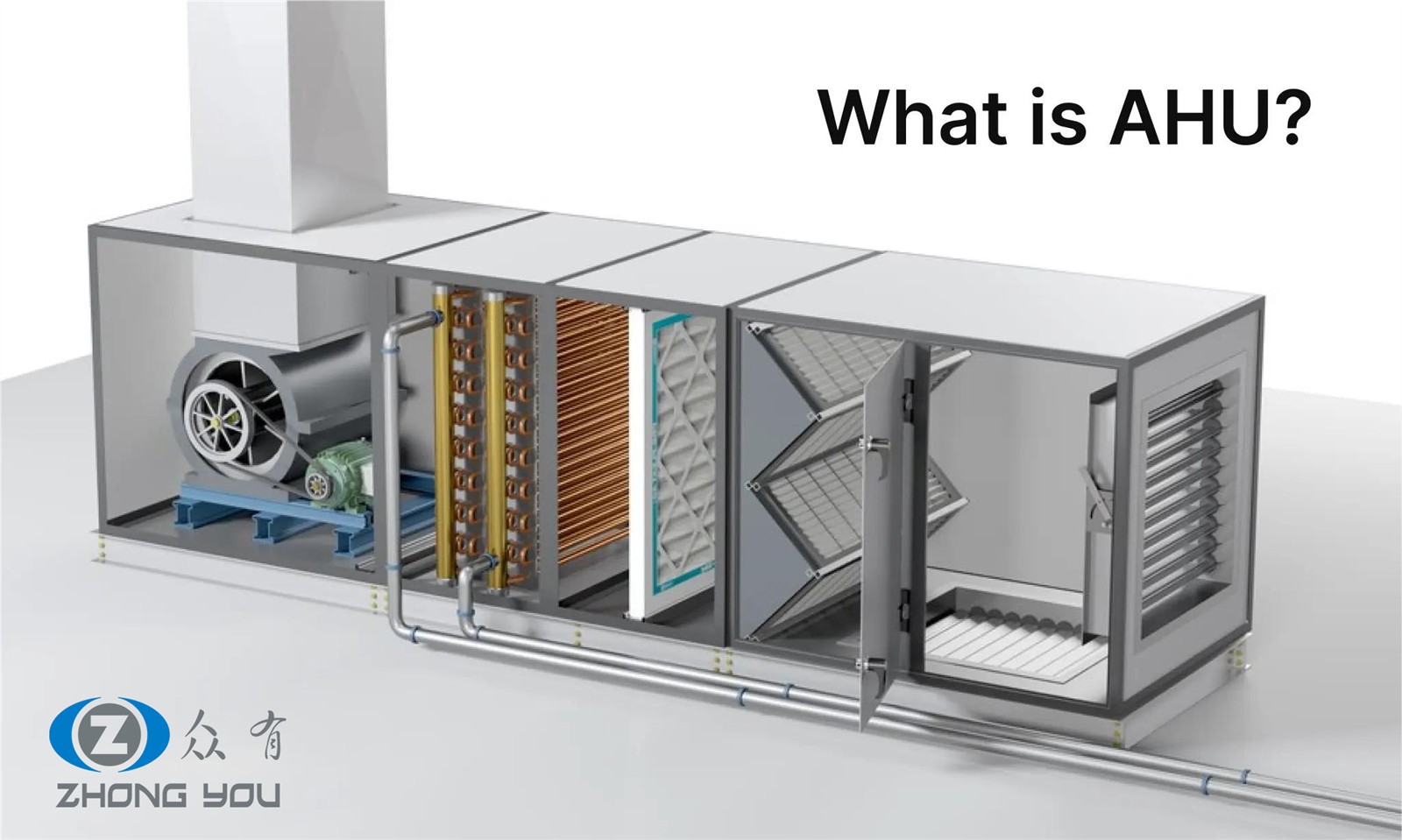

2.Cấu trúc thành phần của AHU trong hệ thống nước
Một hệ thống nước điển hình AHU thường bao gồm các thành phần chính sau:
Phần trộn: Trộn không khí trong lành và không khí hồi, đồng thời điều chỉnh lượng không khí trong lành theo tỷ lệ đã đặt. Nó thường được trang bị một bộ giảm chấn điện hoặc một bộ giảm chấn điều chỉnh.
Phần lọc: Dùng để loại bỏ các hạt bụi trong không khí. Bộ lọc có sẵn ở hiệu suất sơ cấp, trung bình hoặc cao (được lựa chọn theo yêu cầu về độ sạch của hệ thống).
Phần cuộn làm mát: Nó chủ yếu tiến hành làm mát không khí và hút ẩm. Nội thất được trang bị cuộn dây trao đổi nhiệt có vây. Nước lạnh chảy qua các cuộn dây để hấp thụ nhiệt từ không khí, từ đó làm mát không khí.
Phần cuộn dây sưởi ấm (Tùy chọn): Vào mùa đông hoặc khi các quy trình đặc biệt yêu cầu, hãy làm nóng không khí bằng nước nóng hoặc lò sưởi điện.
Phần tạo ẩm (Tùy chọn): Dùng để điều chỉnh độ ẩm không khí và các loại thường được sử dụng bao gồm máy tạo độ ẩm dạng phun, máy tạo độ ẩm bằng hơi nước hoặc máy tạo độ ẩm bằng điện cực.
Phần quạt: Nói chung, quạt ly tâm hoặc quạt{0}}cong về phía trước được sử dụng, dẫn động bằng động cơ, để đưa không khí đã qua xử lý vào hệ thống ống dẫn khí.
Phần giảm thanh & thoát khí: Được sử dụng để giảm tiếng ồn khi vận hành thiết bị.
3. Nguyên lý hoạt động của hệ thống nước AHU
Nguyên lý làm việc của hệ thống nước lạnh AHU là điều hòa trạng thái không khí thông qua quá trình trao đổi nhiệt giữa hệ thống nước lạnh và không khí. Quá trình cốt lõi như sau:
1) Đường lưu thông không khí
Không khí trong lành và không khí hồi từ bên ngoài được trộn theo tỷ lệ ở phần trộn không khí. Không khí hỗn hợp được xử lý theo trình tự thông qua lọc, làm mát, tạo ẩm (hoặc sưởi ấm) và các quy trình khác. Không khí đã qua xử lý được đưa vào phòng thông qua quạt. Một phần không khí trong nhà được đưa trở lại AHU thông qua ống gió hồi để đạt được sự lưu thông.
2) Nguyên lý trao đổi nhiệt
Nước lạnh (thường có nhiệt độ đầu vào là 7 độ và nhiệt độ quay trở lại là 12 độ) được cung cấp bởi máy làm lạnh và chảy qua cuộn dây làm mát bề mặt của AHU. Khi không khí đi qua cuộn dây, giữa không khí và nước lạnh có đĩa trao đổi nhiệt:
Làm mát không khí → Nhiệt độ không khí giảm.
Hút ẩm không khí → Hơi nước trên điểm sương ngưng tụ thành nước ngưng tụ và thải ra ngoài.
Nếu nó ở chế độ sưởi, nước nóng hoặc hơi nước sẽ chảy vào bên trong cuộn dây và không khí được làm nóng.
3) Kiểm soát độ ẩm
Khi không khí được làm mát và hút ẩm qua cuộn làm mát bề mặt, nếu độ ẩm thấp có thể tăng lên qua phần tạo ẩm để duy trì sự thoải mái hoặc đáp ứng yêu cầu quy trình.
4) Tốc độ dòng khí và điều chỉnh nhiệt độ và độ ẩm
Tần số quạt có thể được điều chỉnh bằng bộ biến tần (VFD) để phù hợp với tải hệ thống.
Kết hợp với cảm biến nhiệt độ và độ ẩm và hệ thống điều khiển DDC/PLC, có thể đạt được điều khiển nhiệt độ và độ ẩm tự động không đổi.
4. Kết hợp hệ thống và lưu thông năng lượng
Hệ thống nước AHU thường hoạt động kết hợp với các thiết bị sau:
Bộ Chiller: Cung cấp nước lạnh;
Tháp giải nhiệt + bơm nước giải nhiệt: Tản nhiệt cho hệ thống ngưng tụ;
Hệ thống bơm nước lạnh: Tuần hoàn và cung cấp nước lạnh đến từng AHU;
BAS/BMS: Theo dõi nhiệt độ, độ ẩm, lưu lượng không khí, hoạt động của van và quạt
Các thiết bị thu hồi năng lượng (chẳng hạn như rôto thu hồi nhiệt, bộ trao đổi nhiệt dạng tấm, v.v.) có thể giảm hơn nữa mức tiêu thụ năng lượng và cải thiện hiệu suất hệ thống.
5.Ưu điểm của hệ thống nước AHU
1) Kiểm soát nhiệt độ và độ ẩm chính xác: Nó có thể đạt được điều khiển chính xác ± 1 độ và ± 5% RH
2) Hiệu suất năng lượng cao: Hiệu suất truyền nhiệt của hệ thống nước cao hơn nhiều so với hệ thống flo
3) phạm vi ứng dụng rộng rãi: Nó có thể được sử dụng trong điều hòa không khí thoải mái và các khu xử lý công nghiệp
4) Có thể được quản lý thống nhất: Nhiều AHU có thể được kết nối với một hệ thống BMS thống nhất
5) Bảo trì dễ dàng: Thiết kế mô-đun của từng bộ phận giúp dễ dàng vệ sinh và thay thế bộ lọc
6.Các trang web ứng dụng điển hình
Phòng mổ bệnh viện và các phường
Nhà máy dược phẩm, thực phẩm và điện tử
Trung tâm mua sắm và tòa nhà văn phòng
Trung tâm dữ liệu và phòng thí nghiệm
Hệ thống kiểm soát nhiệt độ và độ ẩm không đổi cho dây chuyền sản xuất công nghiệp
7.Tóm tắt
Bộ xử lý không khí của hệ thống nước là thiết bị cốt lõi để đạt được kiểm soát chất lượng không khí trong hệ thống điều hòa không khí trung tâm. Nó đạt được sự điều chỉnh chính xác về nhiệt độ và độ ẩm thông qua quá trình trao đổi nhiệt hiệu quả giữa nước lạnh và không khí, đồng thời kết hợp công nghệ điều khiển thông minh hiện đại. Nó không chỉ có thể đảm bảo một môi trường trong nhà thoải mái mà còn đáp ứng các yêu cầu nghiêm ngặt về quy trình, khiến nó trở thành mắt xích quan trọng không thể thiếu trong các tòa nhà và hệ thống công nghiệp hiện đại.
